Descrição
Especificações técnicas
|
Nome do produto |
Mesa de calibração da válvula reguladora de pressão de gás |
|
Modelo |
ALKT709 |
|
Faixa de medição |
0~60 bar baixa pressão, 0~250 bar alta pressão |
|
Porta de saída |
Quatro |
|
Conexão de pressão |
O tamanho padrão da rosca para a porta de saída de pressão é M20 × 1,5(F). Se você precisar de outro tamanho de rosca, entre em contato conosco para consulta. |
|
Temperatura ambiente |
5~50℃ |
|
Meio de medição |
Gás, nitrogênio, oxigênio |
|
Método de medição da pressão |
Movimento manual |
|
Configuração padrão do produto |
Conector de tubo de nitrogênio x1 Mangueira de conexão x2 Conector sobressalente para medidor calibrado x1 Anel de vedação 1 pacote Conexão da válvula reguladora de pressão x2 Manual de instruções x1 Cartão de garantia de qualidade x1 Certificado de conformidade x1 |

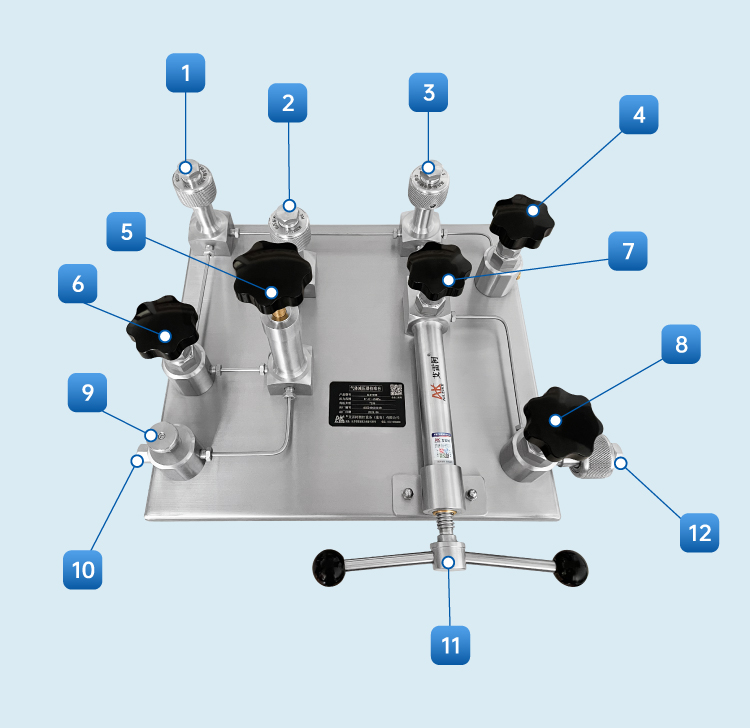

Estrutura do produto
|
|
1 |
Interface de saída do medidor de alta tensão calibrado Rosca de conexão: M20X1,5 |
|
2 |
Interface de saída do medidor padrão de baixa tensão Rosca de conexão: M20X1,5 |
|
|
3 |
Interface de saída do medidor padrão de alta tensão Rosca de conexão: M20X1,5 |
|
|
4 |
Válvula de alívio de alta pressão |
|
|
5 |
Ajuste preciso de baixa pressão |
|
|
6 |
Válvula reguladora de pressão |
|
|
7 |
Válvula de alívio de baixa pressão |
|
|
8 |
Válvula de fechamento da entrada |
|
|
9 |
Conexão do manômetro de baixa pressão |
|
|
10 |
Conexão do tubo de nitrogênio |
|
|
11 |
Válvula de fechamento da conexão alta-baixa pressão |
|
|
12 |
Bomba de reforço de alta pressão |

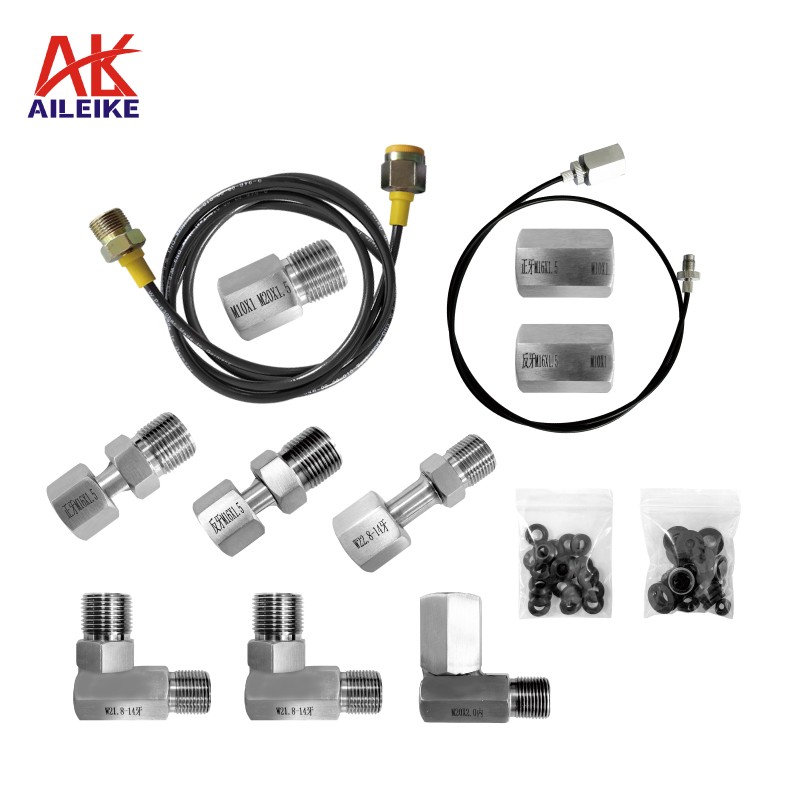

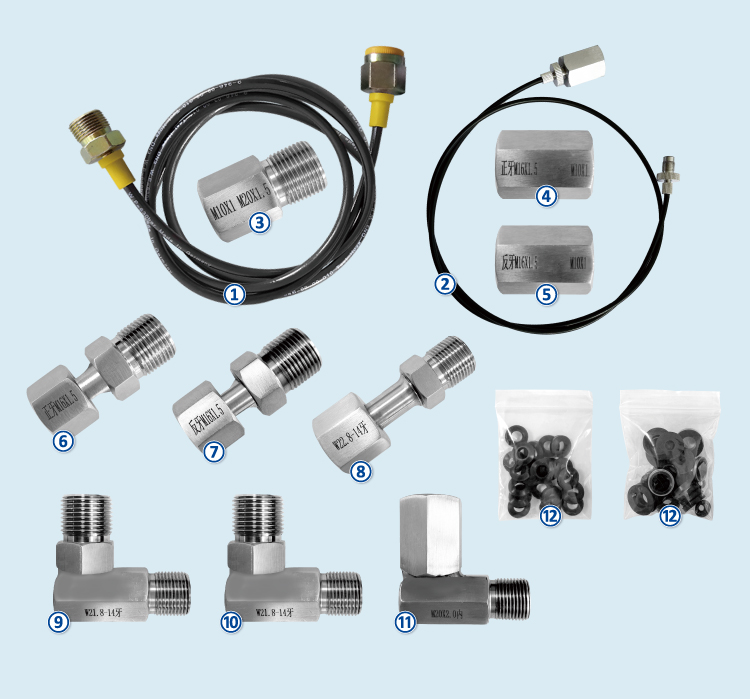

Peralatan Standar
|
1 |
Tubo de alta pressão M20 × 1,5 parte interna e externa |
2 |
Tubo de baixa pressão M20 × 1,5 interno para M10 × 1,0 externo |
|
3 |
M10X1,0 parte interna para M20 × 1,5 parte externa |
4 |
Redução de rosca interna M16×1,5 para M10×1,0 |
|
5 |
Redução de rosca esquerda M16×1,5 para M10×1,0 parte interna |
6 |
Adaptador de rosca externa M16×1,5 para M20×1,5 |
|
7 |
Adaptador rosca esquerda M16×1,5 para M20×1,5 parte externa |
8 |
Adaptador de rosca externa W22,8-14 para M20×1,5 |
|
9 |
Ângulo direito W21,8-14 dentes para M20 × 1,5 parte externa |
10 |
Ângulo reto W22,8-14 dentes para M20 × 1,5 externo |
|
11 |
Ângulo direito M20 × 2,0 para dentro para M20 × 1,5 para fora |
12 |
Anel de vedação |

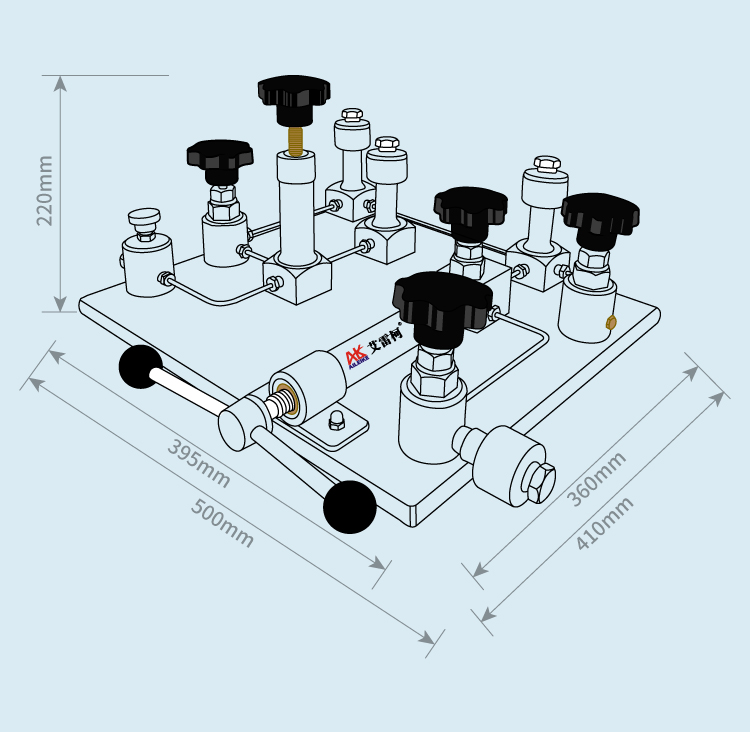

Dimensões e embalagem
|
Peso líquido |
Cerca de 14 kg |
Peso da embalagem |
Cerca de 21 kg |
|
Dimensões do produto |
500 × 410 × 220 mm |
Tamanho da embalagem do produto |
560×450×250 mm (O material de embalagem é uma caixa de madeira) |
